Hogyan válassza ki a megfelelő kábelkötegelő méretet? - hossz, szélesség és szakítószilárdság
A kábelkötegelő kiválasztásánál nemcsak a hossz számít, hanem a szélesség, a szakítószilárdság és a tényleges kötegelési átmérő is. A túl rövid kötegelő nem teszi lehetővé a biztonságos meghúzást, a túl gyenge kötegelő pedig terhelés alatt elszakadhat vagy meglazulhat. Ebben az útmutatóban bemutatjuk, hogyan válassza ki a megfelelő kábelkötegelő méretet általános, professzionális vagy nagyobb igénybevételű felhasználásra. A döntésnél a kábelkötegelők tényleges felhasználása is fontos.
Kínálatunkban 100 mm-től 1600 mm-ig terjedő hosszúságú, valamint 2,5 mm-től 12,5 mm-ig terjedő szélességű kábelkötegelők találhatók. A kínálat legnagyobb részét a minőségi standard SapiSelco SELFIT kábelkötegelők adják, a különösen nagy terhelésű felhasználásokhoz pedig fémnyelves kábelkötegelők és rozsdamentes acél - fém kábelkötegelők is elérhetők.
Hogyan számolja ki a szükséges kábelkötegelő hosszt?
A legegyszerűbb módszer, ha megméri annak a résznek a kerületét, amelyet össze szeretne fogni. Ilyenkor ne felejtse el figyelembe venni a rögzítendő anyag méretét, illetve vastagságát sem.
A kiválasztott kábelkötegelőnek mindig hosszabbnak kell lennie a mért kerületnél. A kötegelő kezdeti sima része ugyanis nem fogazott, a fejbe való befűzés után pedig elegendő hosszúságú végrészre is szükség van ahhoz, hogy meg lehessen fogni és megfelelően meg lehessen húzni. Ezért ajánlott legalább 2–3 cm-rel hosszabb kötegelőt választani, nagyobb méreteknél pedig ennél is több tartalékot hagyni.
Másik lehetőség a maximális kötegelési átmérő adatának használata. Ez az adat termékeinknél a termékleírásban vagy az eredeti termékfotón szerepel. Ha például egy kábelkötegelőnél a megadott legnagyobb kötegelési átmérő 50 mm, akkor a hozzávetőleges használható kerületet úgy számolhatja ki, hogy az átmérőt megszorozza 3,14-gyel. Itt is figyelembe kell venni a rögzítendő anyag vastagságát.
Gyakori hibák a méret kiválasztásánál
Az egyik leggyakoribb hiba a túl rövid kábelkötegelő kiválasztása. Még ha a mért kerület első ránézésre megfelel is a kötegelő hosszának, figyelembe kell venni a sima recézés nélküli kezdőrészt és a megfelelő meghúzáshoz szükséges tartalékot is.
A másik gyakori hiba, amikor nagyobb terheléshez túl keskeny kötegelőt választanak. A kábelkötegelőknél a szélesség közvetlenül befolyásolja a szakítószilárdságot, ezért erősebb rögzítéshez nem elég csak hosszabb kötegelőt választani – a megfelelő szélesség is fontos.
Kültéri használatnál ezen felül azt is ellenőrizni kell, hogy a kiválasztott kötegelő UV-álló-e, mivel a szín önmagában nem garantálja a napsugárzással szembeni ellenállást.
Kábelkötegelő szélesség és szakítószilárdság

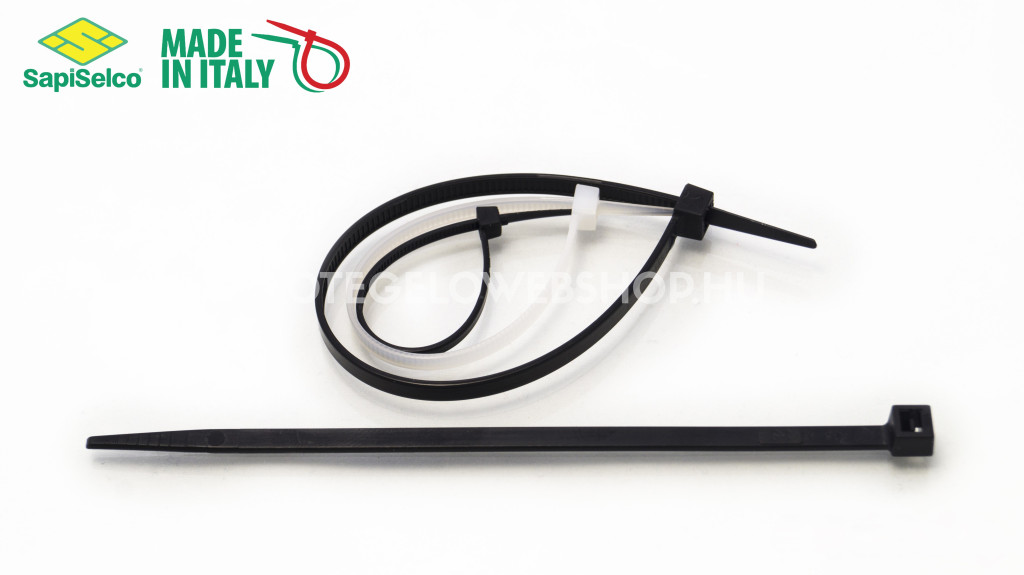

A standard kábelkötegelőknél a szakítószilárdság általában összefügg a kötegelő szélességével. A szélesebb kötegelő rendszerint nagyobb teherbírást és erősebb rögzítést jelent. Az alábbi adatok a standard SapiSelco SELFIT kábelkötegelőkre vonatkoznak.

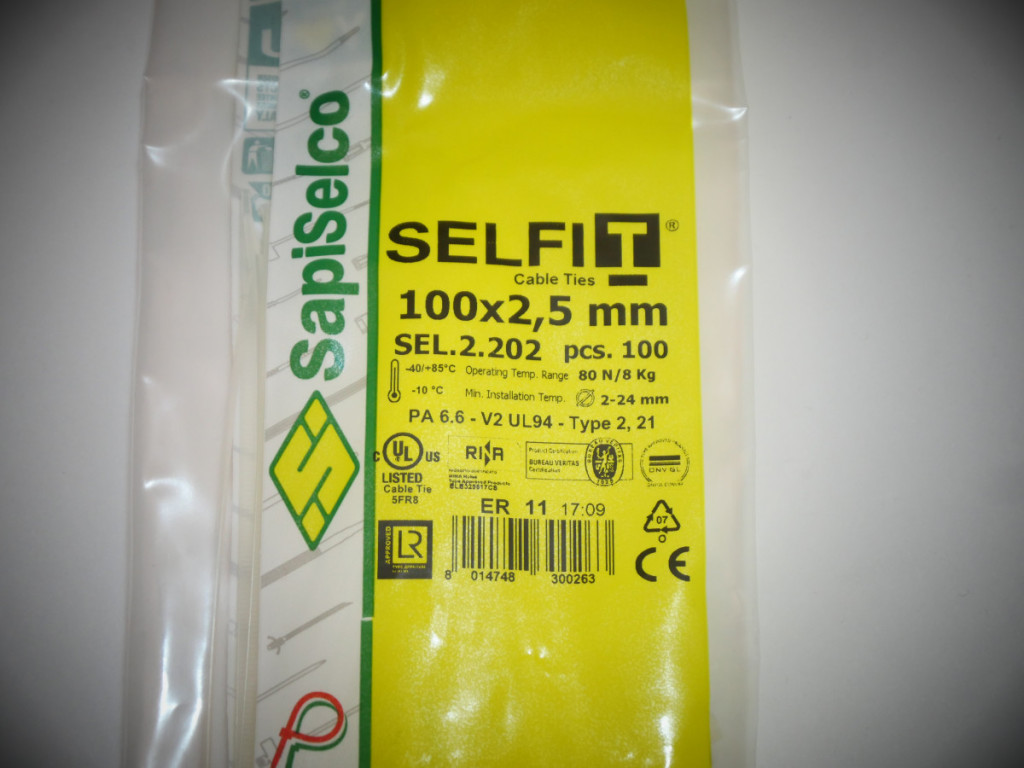

2,5 mm szélesség – 8 kg szakítószilárdság

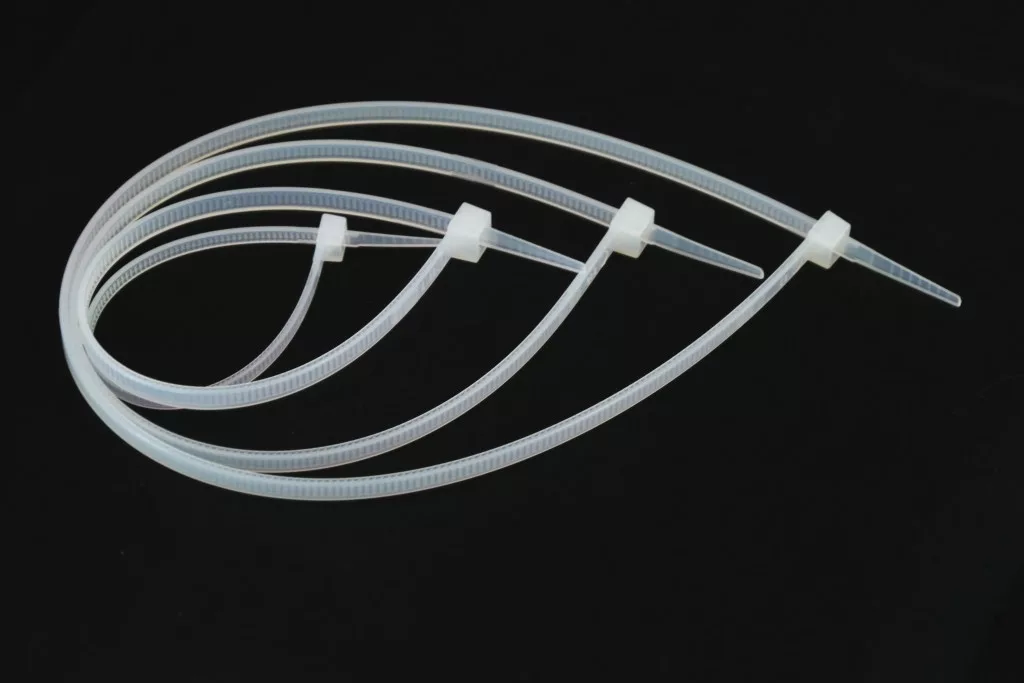

A 2,5 mm széles kötegelők könnyebb feladatokra, kisebb kábelkötegekhez és olyan felhasználásra alkalmasak, ahol nincs jelentős mechanikai terhelés. Gyakori méretek: 100x2,5 natúr és 200x2,5 fekete.
3,5 mm szélesség – 15 kg szakítószilárdság
Ez a szélesség jó választás általános felhasználásra, ahol az egészen keskeny kötegelőknél erősebb rögzítésre van szükség. Gyakran választott méretek: 140x3,5 fekete és 200x3,5 fekete.
4,5 mm szélesség – 22 kg szakítószilárdság
A 4,5 mm széles kötegelők a leggyakrabban használt méretek közé tartoznak általános, szerelési és professzionális felhasználásra. Népszerű méretek: 200x4,5 fekete, 280x4,5 fekete és 360x4,5 fekete.
7,5 mm szélesség – 46 kg szakítószilárdság
A 7,5 mm szélesség nagyobb kötegekhez, erősebb rögzítésekhez és olyan felhasználásra alkalmas, ahol lényegesen nagyobb szakítószilárdság szükséges. Gyakori méretek: 360x7,5 fekete, 540x7,5 fekete és 750x7,5 fekete.
9 mm szélesség – 68 kg szakítószilárdság
A 9 mm széles kötegelők erősebb rögzítésekhez és nagyobb kötegelési átmérőkhöz készülnek. Gyakran használt méretek: 550x9 fekete, 780x9 fekete és 1220x9 fekete.
12,5 mm szélesség – 98 kg szakítószilárdság
A legszélesebb standard kötegelők nagy igénybevételű rögzítésekhez, nagyobb átmérőkhöz és olyan terhelésekhez valók, ahol nagyon magas szakítószilárdság szükséges. Gyakori méretek: 500x12,5 fekete, 750x12,5 fekete és 1000x12,5 fekete.
A felsorolt méreteken kívül kínálatunkban számos további, ipari minőségű standard SapiSelco SELFIT kábelkötegelő méret is elérhető.
Extra erős kábelkötegelők nagyobb igénybevételhez
Nagy igénybevételű vagy különösen nagy terhelésű alkalmazásokhoz a SapiSelco MET fémnyelves kábelkötegelők a legalkalmasabbak. A standard kötegelőkhöz képest lényegesen nagyobb terhelhetőséget és nagyon pontos zárást biztosítanak.
Ennél a típusnál a fogazott rész hiányzik a kötegelő testéről, ezért a kötegelő stabilabb és rugalmasabb. A fejben inox-molibdén ötvözetből készült fémnyelv, illetve fém fog található, amely erős, pontos és biztonságos rögzítést tesz lehetővé.
A SapiSelco MET kötegelők 140 mm-től 750 mm hosszúságig érhetők el.
3,5 mm szélesség – 18 kg szakítószilárdság
Kisebb, de pontos és megbízható rögzítésekhez gyakori választás a 140x3,5 fekete SapiSelco MET.
4,5 mm szélesség – 36 kg szakítószilárdság
Közepesen erős rögzítésekhez gyakran használt méret a 290x4,5 fekete SapiSelco MET.
7 mm szélesség – 60 kg szakítószilárdság
Nagyobb igénybevételű rögzítésekhez és nagyobb terhelésekhez megfelelő választás a 460x7 fekete SapiSelco MET.
A rozsdamentes fém kábelkötegelők a szakítószilárdsága szorosan összefügg az acél kötegelő anyagminőségével AISI 304 vagy 316- és szélességével:
AISI 304 - 4,5 mm szélesség: 61 kg
AISI 304 - 7,9 mm szélesség: 81 kg
AISI 316 - 4,5 mm szélesség: 112 kg
AISI 316 - 7,9 mm szélesség: 153 kg
Mi a helyzet a kültéri használattal?
Mind a standard kábelkötegelők, mind a fémnyelves kötegelők elérhetők UV-álló kivitelben is. Hosszú távú kültéri használathoz az UV-stabil anyag kiválasztása kulcsfontosságú.
Arról, hogy a fekete szín önmagában miért nem jelent UV-állóságot, és hogyan válassza ki a megfelelő kötegelőt kültéri használatra, bővebben olvashat útmutatónkban: UV-álló kábelkötegelők kültéri használatra.
Megfelelő megoldás lehet kültéren hosszútávú rögzatéshez az extrém erős és tartós fém gyorskötözők alkalmazása. A rozsdamentes acél kötegelők használata és típusai külön rövid útmutatót kapot.
Összefoglalás
A kábelkötegelő kiválasztásánál először határozza meg a szükséges kötegelési kerületet, majd válasszon megfelelő hosszúságot elegendő tartalékkal a meghúzáshoz. Ezután ellenőrizze a kötegelő szélességét és szakítószilárdságát. Könnyebb feladatokhoz elegendőek a keskenyebb kötegelők, nagyobb terheléshez viszont szélesebb vagy speciális kivitel választása ajánlott.
Ha maximális megbízhatóságra, nagy szakítószilárdságra vagy nagyon pontos zárásra van szükség, a SapiSelco MET fémnyelves kábelkötegelők jelentik a megfelelő választást. Kültéri használat esetén pedig mindig ellenőrizze, hogy a kiválasztott kötegelő UV-álló-e.
Extrém körülmények estén a rozdamentes acél - INOX fém gyorskötözők jelnthetik a megoldást.
A megfelelően kiválasztott kábelkötegelő nemcsak a szerelési kényelem kérdése, hanem közvetlenül befolyásolja a rögzítés biztonságát, megbízhatóságát és élettartamát. Ha nem biztos benne, melyik típus megfelelő az adott feladathoz, segítséget nyújthat a felhasználás szerinti választási útmutató is.
